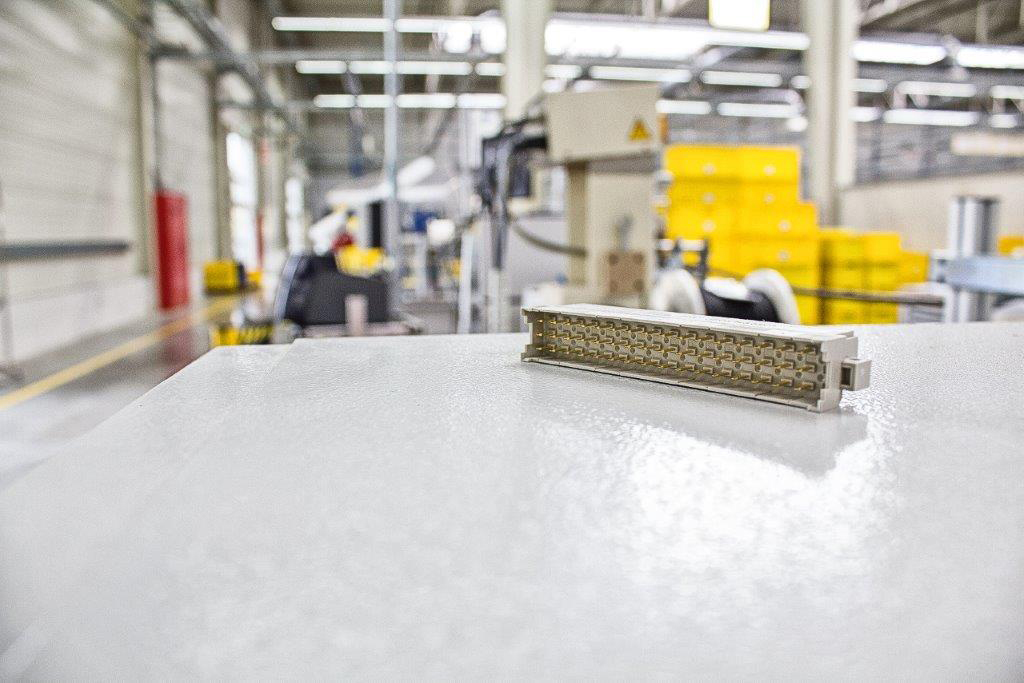

DIN-41612-Steckverbinder – zuverlässig, robust und ausgiebig getestet

HARTING ein weltweit anerkannter Marktführer im Bereich DIN 41612. HARTING bietet eines der umfangreichsten Sortimente an DIN-41612-Signal-, Leistungs-, Mischsignal-, 64-VME-64x-Steckverbindern und DIN-41612-Schalengehäusen und Zubehör an, die auf dem Markt erhältlich sind. Die DIN-41612-Steckverbinder von HARTING können kundenspezifisch angepasst werden, um spezifische Anwendungsanforderungen zu erfüllen. Diese Steckverbinder haben ihre Zuverlässigkeit als vertrauenswürdiger Standard für die Verbindung von Leiterplatten und Backplanes wiederholt unter Beweis gestellt. HARTING wird für die Langlebigkeit dieser Produkte sowie für die ständigen Innovationen und Verbesserungen geschätzt. Die DIN-41612-Stiftverbinder und ihre Varianten werden ständig weiterentwickelt, um den sich ändernden Kundenanforderungen gerecht zu werden. Zu den wichtigsten Produktfamilien innerhalb der DIN-41612-Serie gehören Leistungssteckverbinder, Signalsteckverbinder und verwandte Produkte der Serie har-bus® 64.

Merkmale/Funktionen

DIN-41612-Signalsteckverbinder
• 2,54-mm-Steckverbinder (0,100") gemäß IEC 60603-2
• Umfassende Palette von Standard-, inversen und komplementären Steckertypen mit Löt-, Crimp-, Drahtwickel- und Einpressanschlüssen
• Mit dem Reflow-Verfahren kompatible Hochtemperatur-SMC-Steckverbinder
• Optionale Rastclips oder geknickte Pins für verbesserte Befestigung auf der Leiterplatte
• Optionale Kodiersysteme, um Falschanschluss zu verhindern
• Erhältlich in 1/2- und 1/3-Steckverbindergrößen

Steckverbinder des Typs DIN 41 612 in Mischsignal-Technologie
• Kombinieren Sie Signal-, Stromversorgungs- und Koaxial-Verbindungen in einem Steckverbindergehäuse
• Hochstromkontakte mit bis zu 40 A belastbar, Hochspannungskontakte mit bis zu 2,8 kV belastbar, Koaxialkontakte mit Impedanzen von 50 ½ oder 75 ½
• Gleicher Platinenplatzbedarf wie standardmäßige 3-reihige Signalsteckverbinder
• Konfigurationen der Signalversionen: 24+8, 42+6, 60+4, 78+2
• Konfigurationen der Stromversorgungsversionen: 24+7, 21+5

DIN-41612-Leistungssteckverbinder
• Hochstrom-Steckverbinder gemäß DIN IEC 60603-2
• Umfassende Palette von Standard- und komplementären Steckverbindertypen für Löt-, Crimp-, Drahtwickel-, Käfigklemmen-, Faston- und Einpressanschlüsse
• 6 A und 15 A pro Kontakt optional verfügbar
• Optionale Kodiersysteme, um Falschanschluss zu verhindern

har-bus®-64-VME-64x-Steckverbinder
• 2,54-mm-Steckverbinder (0,100") gemäß IEC 61076-4-113
• 160-polige Anschlüsse für Datenübertragungsraten von bis zu 320 MBit/s
• Vollständig rückwärtskompatibel mit 96-poligen DIN-41612-Steckverbindern
• Umfassende Palette von Standard-Steckverbindern, inversen Typen, Kabel-Steckverbindern und rückseitigen E/A-Lösungen
• Erhältlich mit weiblichem Steckverbinder mit Schaltelementen für eine vereinfachte Rückwandplatinen-Kaskadierung (Daisy-Chaining)
• Erhältlich als 5-reihiger Typ C für spezielle VME-64x-Anwendungen

DIN-41612-Schalengehäuse und Zubehör
• Umfassende Palette für alle DIN-41612-Kabel-Steckverbinder
• Erhältlich in Ganzmetall- und metallisierten EMV-Gehäusen mit überlegener Abschirmeffizienz
• Vielzahl von Kodiersystemen, Verriegelungsmechanismen und Hardware
• Hardware zur Integration in industrielle Han®-Hauben und -Gehäuse
• Umfassende Palette von Blenden in verschiedenen Höhen für unterschiedliche Leiterplattenstärken
